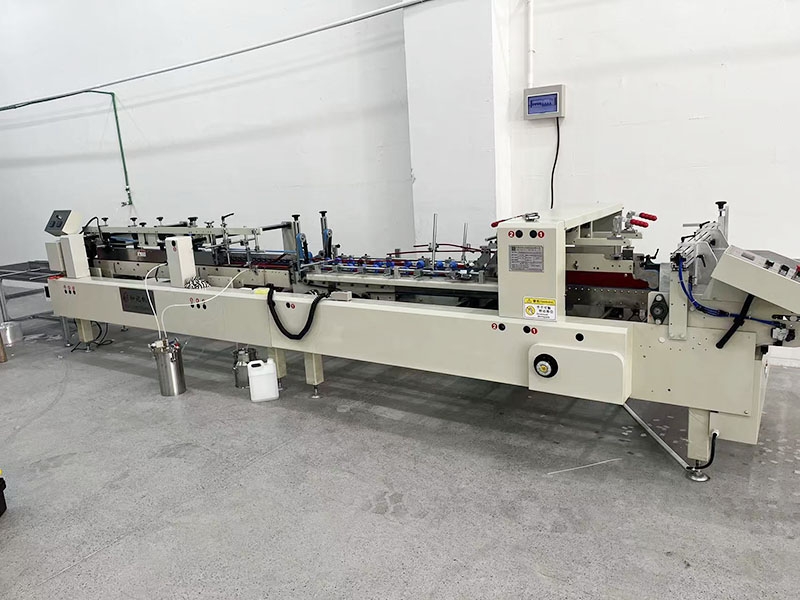

胶盒机工作中的技术难点，核心集中在 材料适配性、粘盒精度控制、稳定性保障 三大维度，尤其是针对不同材质（PVC/PET/PP）的差异化处理，很容易出现粘盒质量问题或生产中断。以下是具体难点及对应的解决思路：
一、 不同材质的粘盒工艺适配难（核心痛点）
胶盒机需兼容 PVC、PET、PP 等多种胶片，但三种材料的物理特性差异极大，粘盒原理和工艺参数完全不同，稍不注意就会出现粘接失效、外观缺陷。
PET 胶片粘盒：易发白、溢胶、拉丝
难点原因：
PET 表面张力低，普通水性胶难以渗透，胶水过多会导致边缘发白（水分残留），胶水过少则粘接力不足；喷胶时若喷头精度不够，还会出现拉丝、溢胶，污染盒面。
同时，PET 胶片硬度高、回弹大，折边后易 “反弹张开”，导致粘口开裂。
解决思路：
选用 PET 专用光电感应喷胶系统，精准控制喷胶量和喷胶位置，避免胶水外溢；
喷胶后增加 预压合工序（0.5–1kg/cm² 压力），配合恒温（40–50℃）烘干，加速胶水固化，减少回弹；
优先使用 PUR 热熔胶 替代水性胶，PUR 胶与 PET 粘接强度高，固化后无痕、耐高低温，且不会发白。
PP 胶片粘盒：粘接不牢、无胶痕难实现
难点原因：
PP 是非极性材料，表面光滑，水性胶、普通热熔胶都无法有效粘接；若用传统涂胶方式，要么粘不牢，要么胶水残留影响透明度。
解决思路：
改用 热风 / 负离子热封工艺：通过热风加热 PP 粘口至软化温度（130–150℃），再加压融合，无需胶水，实现无痕粘接；
若必须用胶，需对 PP 粘口做 电晕处理（提升表面张力），再搭配 PP 专用胶水，且粘口宽度需增加至 3–5mm。
PVC 胶片粘盒：变形、收缩、粘口起皱
难点原因：
PVC 受热易收缩变形，若上胶后烘干温度过高，或压合压力不均，会导致盒身扭曲、粘口起皱。
解决思路：
采用 低温水性胶（固化温度≤40℃），减少热量对 PVC 的影响；
压合工序使用 柔性压轮（橡胶材质），确保压力均匀分布，避免局部受力过大导致变形。
二、 粘盒精度控制难：尺寸偏差、折边歪斜
胶盒的精度直接影响外观和后续装配（如装盒线适配），但生产中易受多种因素干扰，导致 盒型尺寸偏差、折边角度不准。
难点原因
胶片模切质量差：前期模切的压痕线深浅不一，导致折边时受力不均，出现歪斜；
输送定位不准：胶片在输送过程中跑偏，或吸风装置力度不当，导致胶片拉伸变形；
设备刚性不足：机架、折边机构长期运行后变形，导致定位基准偏移，批量生产时误差累积。
解决思路
源头控制模切质量：要求模切后的胶片压痕线深度一致（建议为胶片厚度的 1/2–2/3），边缘无毛刺、无翘边；
优化输送定位系统：加装 双伺服纠偏装置，实时监测胶片位置并自动调整；吸风力度分区域调节，避免薄胶片拉伸；
提升设备刚性：选择机架用厚钢板焊接、折边机构配精密滚珠丝杆的机型，定期校准定位基准（每周 1 次）。
三、 高速生产下的稳定性保障难：卡机、次品率飙升
全自动胶盒机的速度可达 30–120 盒 / 分钟，高速运行时，任何微小的参数偏差或物料缺陷，都会导致卡机或次品率骤增。
难点原因
胶片缺陷触发卡机：胶片表面有灰尘、杂质，或边缘不平整，高速输送时易卡在折边机构或压合工位；
胶水系统不稳定：胶水粘度随温度变化（温度低则粘度高，易堵塞喷头），导致喷胶中断或不均匀；
机构动作不同步：送料、喷胶、折边、压合的伺服电机配合精度不足，高速时出现动作延迟，导致粘口错位。
解决思路
前置胶片清洁工序：在送料前加装 静电除尘 + 毛刷清洁装置，去除胶片表面灰尘和杂质；
胶水系统恒温控制：胶水桶加装加热保温装置，将胶水温度稳定在 25–30℃，避免粘度波动；定期清洗喷头（每天 1 次），防止堵塞；
优化伺服联动参数：通过 PLC 精确设定各机构的动作时序，高速运行时预留 0.1–0.2 秒的缓冲时间，确保动作同步；加装 次品检测传感器，自动剔除不合格品，避免卡机。
四、 异形盒 / 特殊盒型的加工难：折角、异形边处理
针对异形盒（如梯形盒、圆角盒）或带复杂结构的盒型（如提手盒、开窗盒），常规胶盒机的折边、粘盒机构难以适配。
难点原因
异形盒的折边角度多变，常规直线折边机构无法精准贴合；
圆角部位粘胶时，胶水易堆积在圆弧处，导致发白或起皱；
开窗盒的窗口边缘强度低，折边时易破损。
解决思路
定制专用模具：针对异形盒的折边角度，定制弧形折边模具和柔性压轮，确保折边贴合；
圆角部位精准喷胶：采用 多头分区喷胶，圆角处减少喷胶量，配合点状压合，避免胶水堆积；
开窗盒边缘加固：模切时在窗口边缘预留加强筋，或选用加厚胶片（比常规厚 0.05–0.1mm），提升边缘强度。
